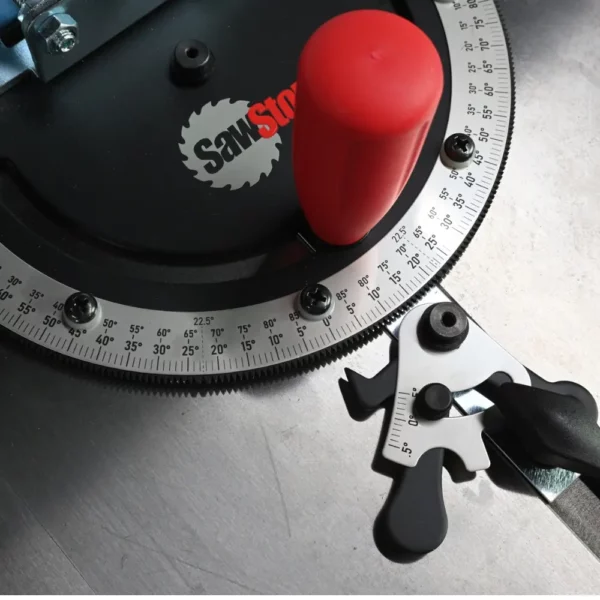

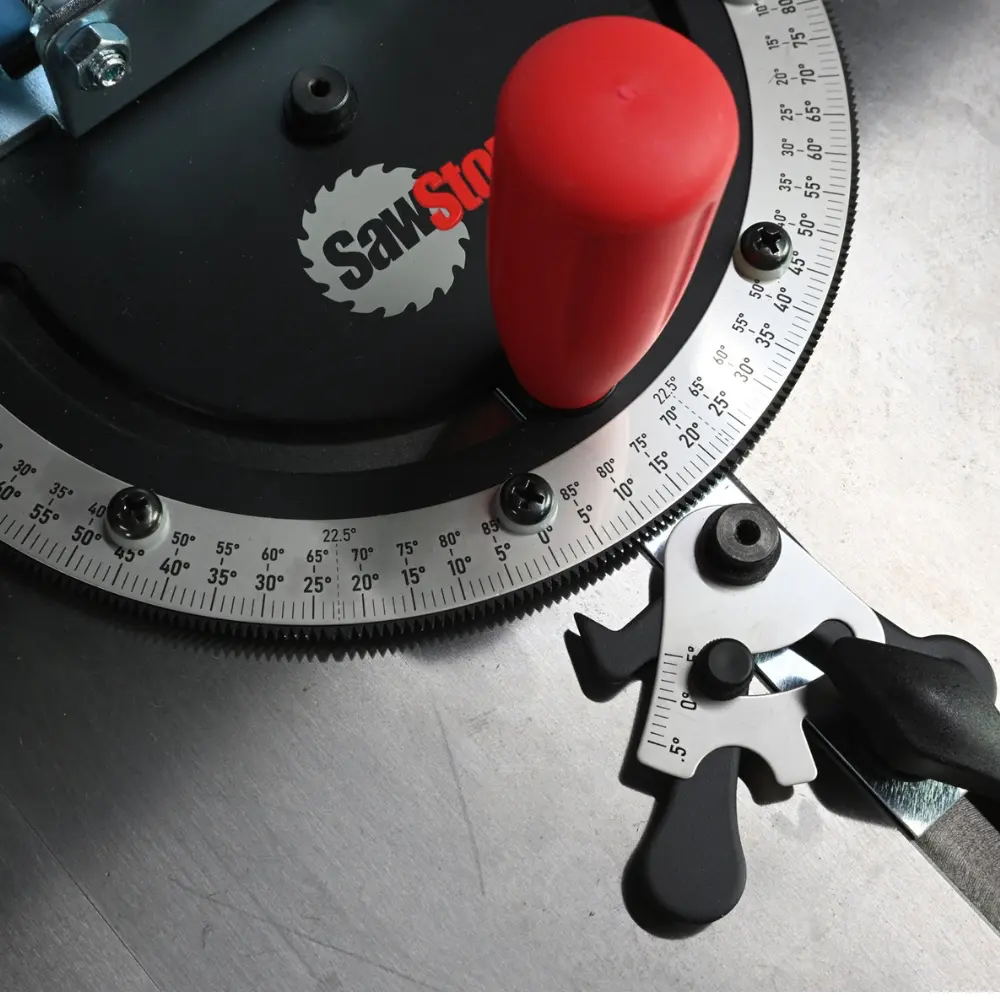

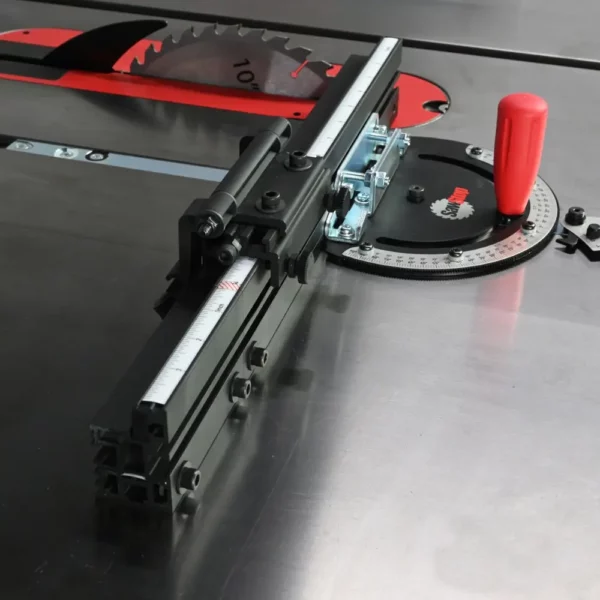

- De precisie gradenboogkop heeft een aanwijzer en 90 inkepingen in stappen van 1° aan elke kant van 0°, waaronder een voor 22,5° aan elke kant. Bovendien kun je met de ingebouwde Vernier-schaalverdeling elke hoek nauwkeurig afstellen in stappen van 1/10°.
- Een 457,2 mm (18“)-lange afkortlat, gemaakt om in de gangbare afzinksleuven van 9,52 mm (3/8”) x 19,05 mm (3/4″) te passen, maakt gebruik van zes verstelbare ringen om het heen en weer schommelen in de afzinksleuf te elimineren en tegelijkertijd een soepele geleiding naar voren en naar achteren te garanderen. Een vastgeschroefde T-clip aan de voorkant van de balk houdt de balk waterpas in de versteksleuf als je de kop van de tafel trekt.

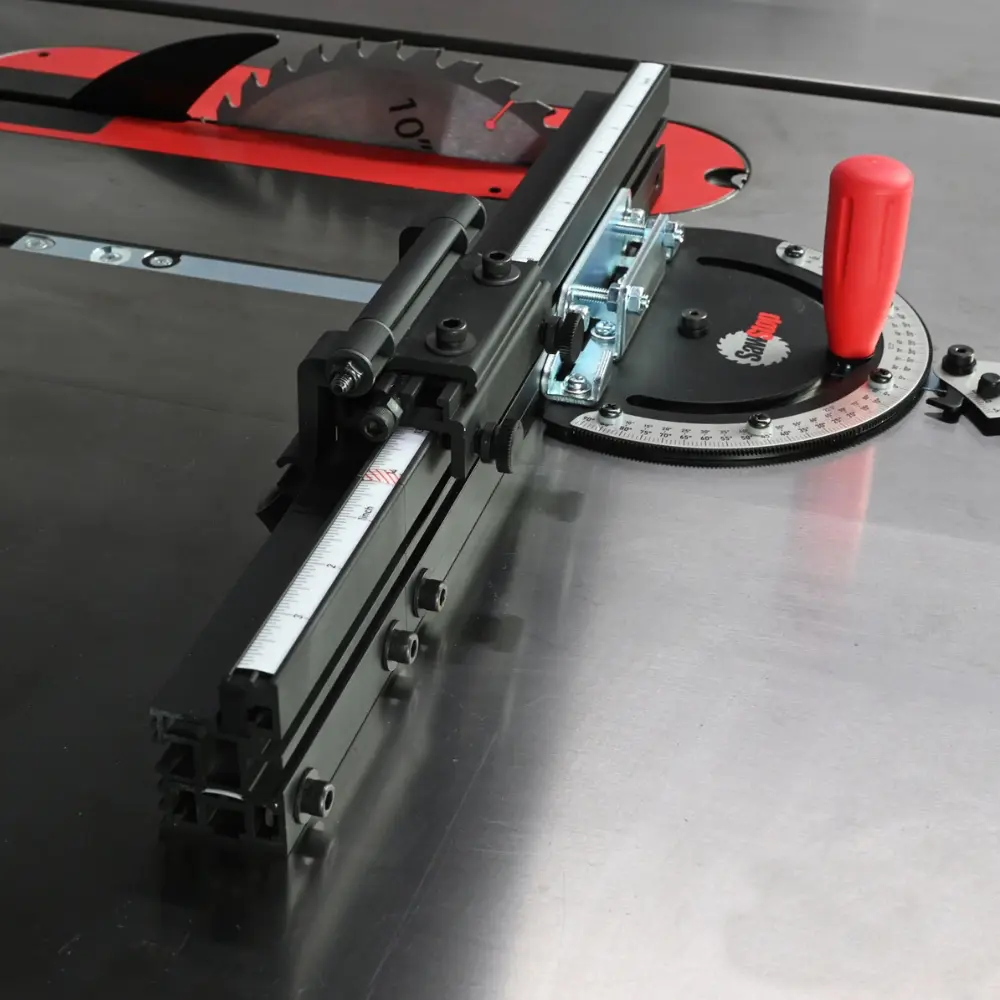

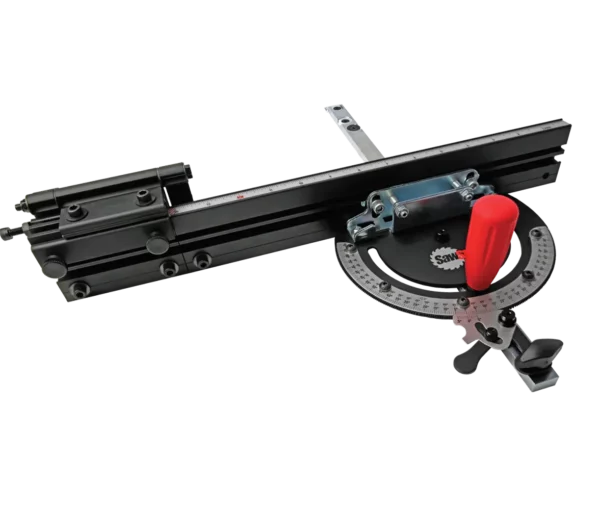

- De aluminium geleider biedt een grotere referentie voor het nauwkeurig vasthouden van werkstukken (in vergelijking met de kop alleen), met een telescopische verlenging die reikt tot 800,1 mm (31-1/2“), 863,6 mm (34”) met de flip-stop). Een T-gleuf in de voorkant biedt een plek om extra houten hekken met T-bouten te bevestigen. De schaal bovenop de geleider kan gekalibreerd worden om precieze afkortzaagsnedes te maken zonder je planken te moeten meten en markeren.

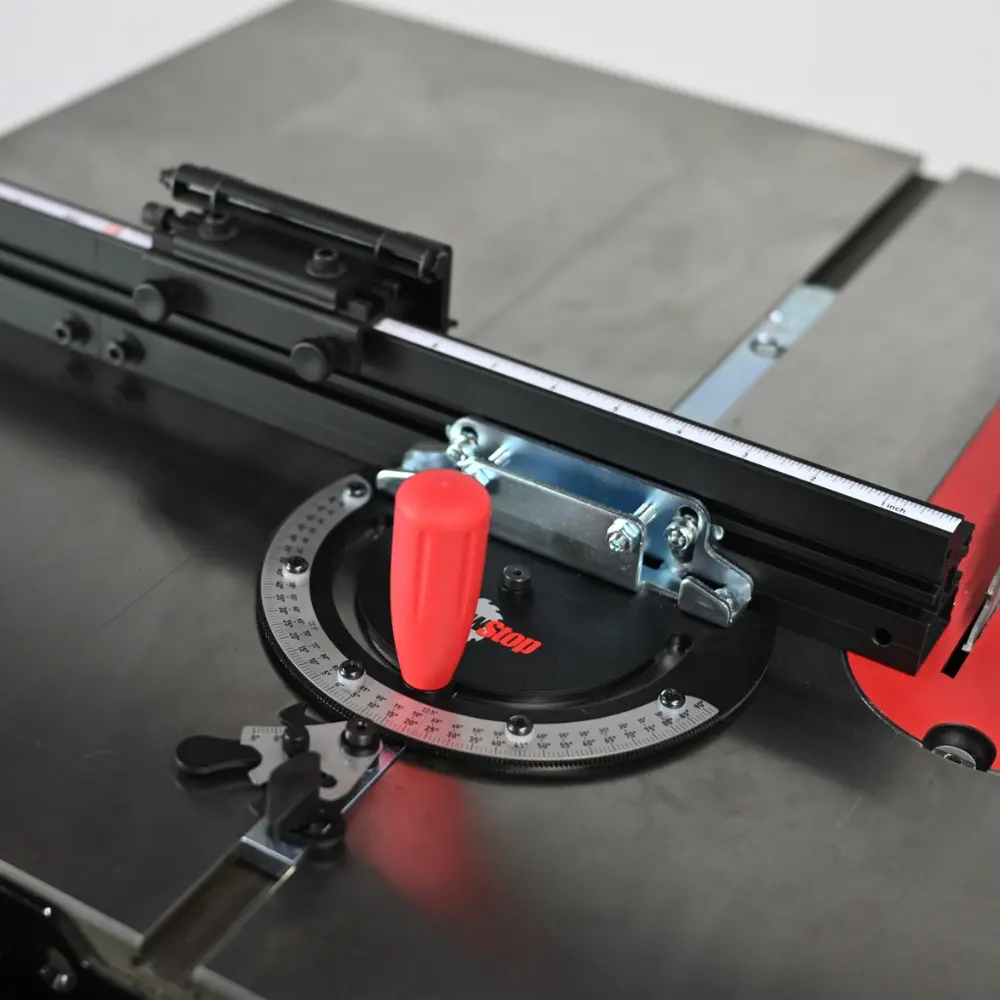

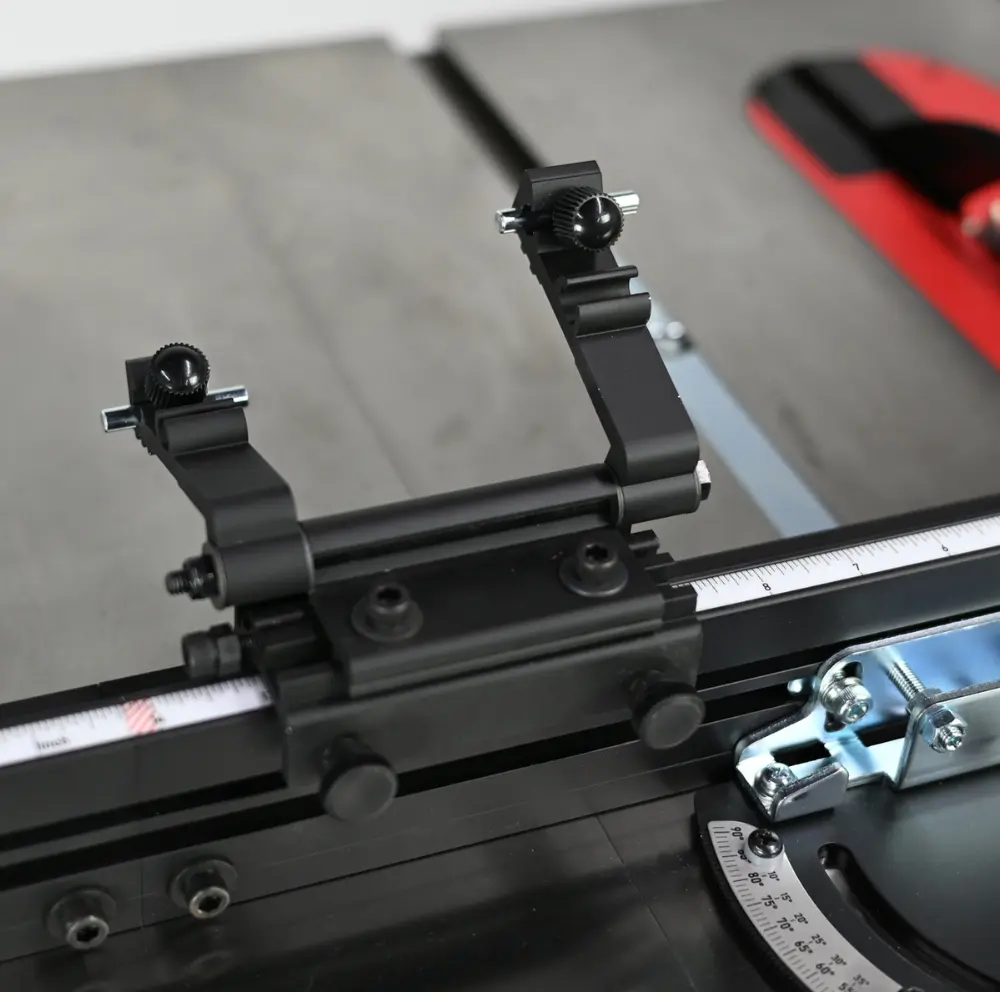

- Gebruik de flip-stop om herhaalde zaagsneden te maken met dezelfde instelling voor identieke projectonderdelen. De flip-stop indexeert op de geleider met een tand-en-notch systeem waarmee je hem in stappen van 0,79 mm (1/32″) kunt positioneren. De dubbele armen van de flip-stop kunnen onafhankelijk van elkaar op verschillende lengtes van het zaagblad worden ingesteld of met een stang aan elkaar worden gekoppeld.
- 90° links naar 90° rechts
- 9.52mm x 19.05mm x 457.2mm (3/8” x 3/4” x 18”)
- 60.325mm (2-3/8”)
- T-shaped – 19.05mm (3/4″) at top, 25.4mm (1″) at bottom, 0.37mm (3/8″) deep
- 181
- 463.55mm (18-1/4” retracted), 800.1mm (31-1/2” fully extended)
- 2.81kgs (6.2 lbs)
Verstekmeter met verlengbare geleider (voorgemonteerd)
Dubbele flip-stop
Omgekeerde liniaal voor hoofdaanslag
Omgekeerde liniaal voor verlengbare geleider
Onderdelen
Grip
T-klem met schroef (gebruik met T profiel verstekmaat sleuf)
3mm inbussleutel
5 mm inbussleutel
(2) 38mm stalen staven
Zakje reserveonderdelen met daarin:
(2) 12mm inbusbouten w.
(2) sluitringen
(2) rechthoekige moeren
(3) Uitzetschijven voor verstekbalk
(3) Vaste schijven in verstek
(3) Zeskantschroeven voor gebruik met uitzet- of vaste schijven
